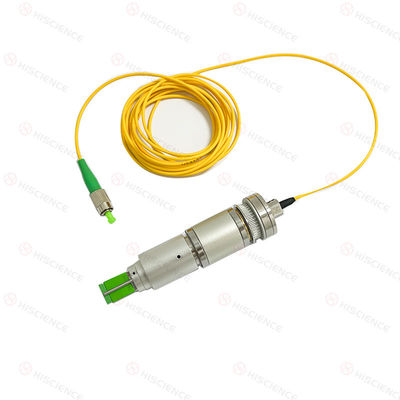

Disegno di anello di scivolo ottico a singolo canale ad alta velocità

Disegno di anello di scivolo ottico a singolo canale ad alta velocità

MOQ: 1
prezzo: Negotiate
imballaggio standard: Cartucce
Periodo di consegna: 2-6 settimane, disponibilità di scorte
metodo di pagamento: T/T
Capacità di approvvigionamento: 300 PCS/settimana, disponibile in magazzino
Informazione dettagliata
Luogo di origine
Shenzhen, Cina
Marca
Hiscience
Certificazione
ISO
Numero di modello
HSF01D-001
Nome:
Anelli di fibra ottica
Tipo di fibra:
SMF-28
Numero di circuiti:
1
Temperatura di funzionamento:
-40°C a +85°C
Temperatura di conservazione:
-50°C a +85°C
La vita lavorativa:
≥ 200 milioni di giri/min
Evidenziare:

Anello di scivolo a fibra ad alta velocità

,

Anello di scivolo a fibra a canale singolo

,

Sliting ottico a canale singolo

Descrizione di prodotto

Anelli di scivolo in fibra ottica segnale ottico a canale singolo tipo ad alta velocità



Descrizione del prodotto:



Caratteristiche:

  • L'anello di scivolo in fibra ottica ha un'elevata perdita di ritorno, una perdita di inserimento estremamente bassa e funziona ad alte velocità di decine di migliaia di rotazioni al minuto, anche a temperature estremamente alte e basse.



  • L'anello di scivolo in fibra ottica è costituito da 1 canale di fibra e può essere configurato per fibre monomode o multimode.può sopportare alte velocità di rotazione e ha una durata di vita ultra lungaAttualmente è utilizzato nei sistemi medici OCT.



Applicazione tipica:



  • Sistemi medici: nelle apparecchiature mediche come gli endoscopi o i sistemi chirurgici robotici, gli anelli di fibra ottica consentono la trasmissione di segnali video ad alta risoluzione, dati di imaging,o potenza laser attraverso componenti rotanti, senza compromettere la qualità o l'integrità dei segnali.



  • Difesa e aerospaziale: gli anelli di scivolo in fibra ottica sono utilizzati in applicazioni di difesa e aerospaziale, come sistemi di sorveglianza, radar o comunicazioni satellitari,quando è essenziale la trasmissione senza soluzione di continuità dei segnali ottici attraverso interfacce rotanti.



  • Turbine eoliche: nei sistemi di turbine eoliche, gli anelli di scivolo in fibra ottica vengono utilizzati per trasmettere segnali da sensori, come i sensori di temperatura o vibrazione, montati su pale rotanti o sulla nacelletta.Questo permette di monitorare la condizione, acquisizione di dati e controllo del sistema di turbine eoliche.



  • Automatizzazione industriale: gli anelli di scivolo in fibra ottica sono utilizzati in varie applicazioni di automazione industriale, come le linee di montaggio automatizzate o i tavoli di indicizzazione rotativi.Consentono la trasmissione di segnali di controllo, dati dei sensori o segnali di comunicazione tra componenti rotanti, garantendo un funzionamento affidabile ed efficiente.



Opzioni:



Intervallo di lunghezza d'onda
Materiale di alloggiamento
Tipo di connettore a coda di fibra
Tipo di connettore in fibra ST. LC
Modi di installazione





Specificità:



Specifiche tecniche
Tipo di fibra SMF-28 Tipo di connettore

Codice di riferimento:

Flancia statore:SC/APC



Numero di circuiti 1 La vita lavorativa



≥ 200 milioni di giri/min

Lunghezza d'onda operativa 1310 nm/1550 nm Rumore di movimento < 75/12000 giri al minuto
Perdita di inserimento < 1,2 dB Norma di vibrazione MIL-STD-167-1A
Variazioni di perdita di inserimento < 0,5 dB Scosse meccaniche Dati di cui all'allegato II
Risultato di perdita



≥ 35 dB

Protezione ((Grado IP) Protezione IP54
Potenza ottica massima 23 dBm
Velocità di rotazione massima 12000 giri al minuto
Temperatura di funzionamento -40°C a +85°C
Temperatura di conservazione -50°C a +85°C
Tipo di pacchetto Rotore statore Pigtail SC Flange
Pesi 194 g
Tipo di alloggio 2 mm ((TPU)





Disegno per HSF01D-001:



Disegno di anello di scivolo ottico a singolo canale ad alta velocità 0



                                                      Disegno di anello di scivolo ottico a singolo canale ad alta velocità 1





FAQ:



Gli anelli di fibra ottica possono trasmettere più canali contemporaneamente?

Sì, gli anelli di fibra ottica possono trasmettere più canali contemporaneamente.che consentono la trasmissione di segnali ottici indipendenti multipli o di lunghezze d'onda diverse su canali separati.



Gli anelli di fibra ottica sono compatibili con diversi tipi di fibra?

Sì, gli anelli di fibra ottica possono essere progettati per essere compatibili con diversi tipi di fibra, come le fibre monomode o multimode.La compatibilità con il tipo di fibra specifico dipende dalla progettazione e dalle specifiche dell'anello di scivolo.
